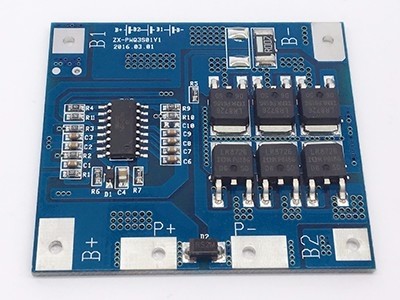

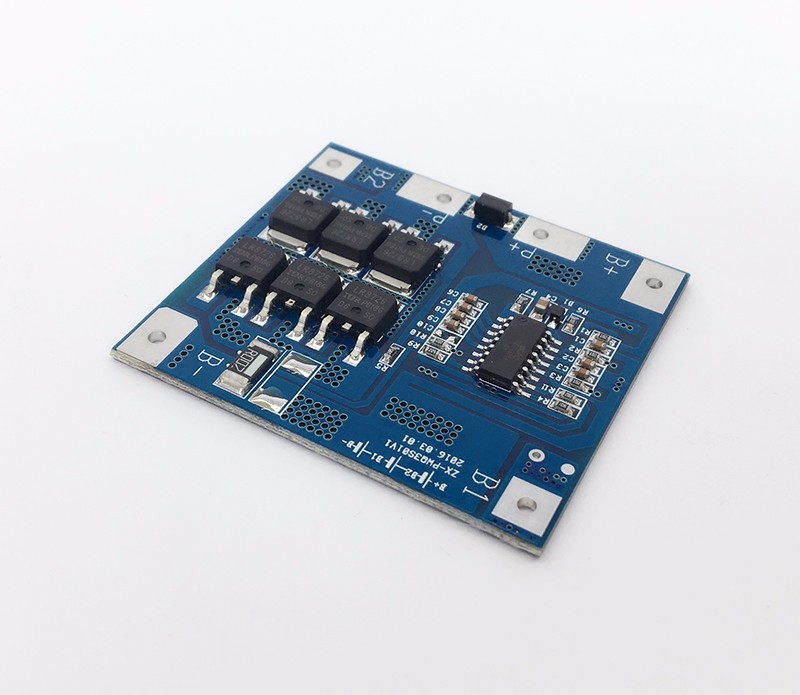

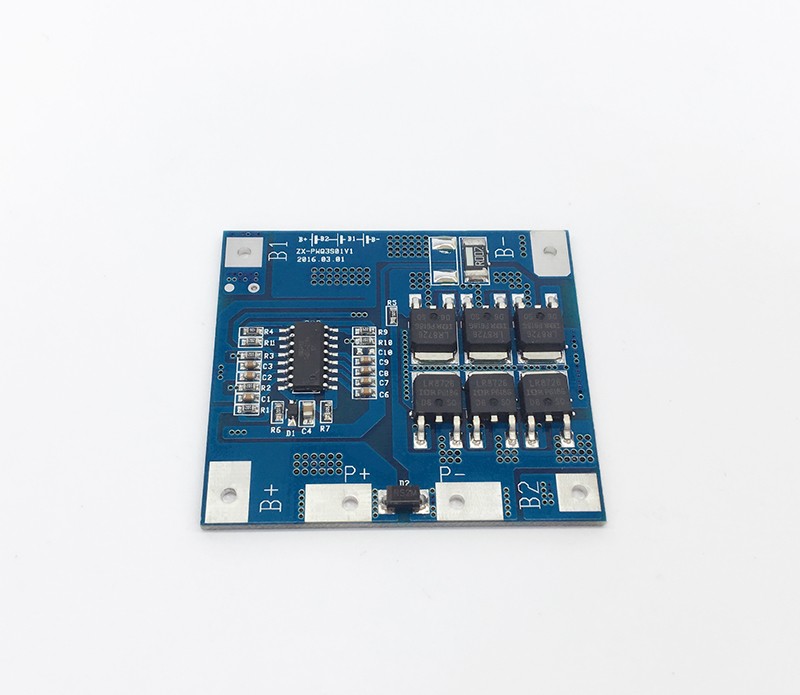

3串12V锂电池保护板同口比亚迪方案镍片款
- 型号3串15A同口镍片款
- 品牌
- 价格
3串12V锂电池保护板同口比亚迪方案镍片款锂电池保护板规格书一、 Application circuit主要电器性能和指标 &n
3串12V锂电池保护板同口比亚迪方案镍片款
锂电池保护板规格书
一、 Application circuit
主要电器性能和指标 Topt=25℃
Item 项目 | Symbol 符号 | Contet 详细内容 | Criterion 标准 |
Overcharge Protection 过充电保护 | VDET1 | Overcharge detection voltage 过充电检测电压 | 4.25±0.025V |
tVDET1 | Overcharge detection delay time 过充电检测延时时间 | 0.5S-1.5S | |
VREL1 | Overcharge release voltage 过充电解除电压 | 4.15S±0.025V | |
Overdischarge Protection 过放电保护 | VDET2 | Overdischarge detection voltage 过放电检测电压 | 2.75±0.05V |
tVDET2 | Overdischarge detection delay time 过放电检测延时时间 | 120-150ms | |
VREL2 | Overdischarge release voltage 过放电解除电压 | 0.5S-1.5S | |
Overcurrent Protection 过电流保护 | VDET3 | Overcurrent detection voltage 过电流检测电压 | 0.2±0.01V |
IDP | Overcurrent protection current 过电流保护电流 | 50±0.5A | |
tVDET3 | Overcurrent detection delay time 过电流检测延时时间 | 9.6mS-14.4mS | |
Release condition 保护解除条件 | Cut load 断开负载 | ||
Short Protection 短路保护 | Detection condition 保护条件 | Exteriorcondition 外部电路短路 | |
TSHORT | Detection delay time 检测延时时间 | 280uS-320uS | |
Release condition 保护解除条件 | Cut short load 断开短路负载 | ||
Interior resistance 内阻 | RDS
| Main loop electrify resistance 主回路通态内阻 | VC=4.2V RDS≤40mΩ |
Current consumption 消耗电流 | IDD | Current consunm in normal operation 工作时电路内部消耗 | 5.0ua Tyoe 10.0uA Max |
Current in operation 正常工作电流 | IDD | ≤15A |
二、 Parts list
主要元器件
NO | Location 元件编号 | Part name 元件名称 | Specifcation 元件规格 | Packtype 封装形式 | Q”ty 数量 | Maker/Remark 厂商或备注 |
1 | IC1 | Battery Protection IC IICIIICICII | BM3452MDC | SOP-16 | 1 | BYD |
2 | Q1 | Silicon MOSFET | LR8726 | TO-252 | 6 | IR |
3 | RS | Resistance | SMD R004 ±5% | 2512 | 1 | SAMSONG |
4 | R6 | Resistance | SMD 1MΩ ±5% | 0603 | 1 | SAMSONG |
5 | D2 | Diode | SMD | DO-124 | 1 | SAMSONG |
6 | C4 | Capacitance | SMD10UF/35V | 0805 | 1 | SAMSONG |
7 | PCB | Print circuit board | 50*45*1.6mm | 1.6±0.2mm | 1 | ASSUN |
三、 主要功能说明
1：将锂电池与保护板按接线图连接
当电池电压处于过充电压与过放电压之间，P+与P-的输出电压为电池电压。
2：电池过充保护功能
在P+与P-之间加上充电器，对电池充电，当电池电压充到过充检测电压
（4.25±0.025V）时，保护电路动作，切断充电通路，实现过充保护。
3：电池过放保护功能
在P+与P-之间加上负载让电池放电，当电池电压下降到过放检测电压
（2.75±0.05V）时，保护电路动作，切断放电通路，实现过放保护。
4：短路保护功能
当P+与P-之间短路时，保护电路会迅速动作，切断通路，实现短路保护。
四、 主要注意事项
1：保护板与电池组合后，测量P+，P-无电压输出时应用相应的充电器激活；
如仍无正常电压输出，连接无误即可判为不良。
2：B-与P-为电流流经通道，B-,P-直接与电池负极和用电器负极连接，连接线应不小于
18#；B+,P+为公共端，充电器或负载可直接焊在电池正极，连接线应不小于18#。
